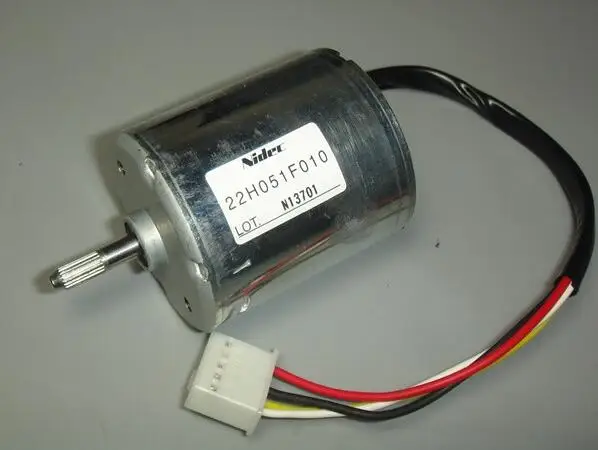

Для nidec 22H двойной шариковый подшипник бесщеточный мотор Встроенный привод 12-24 в вентилятор бесшумный бесщеточный двигатель

Описание

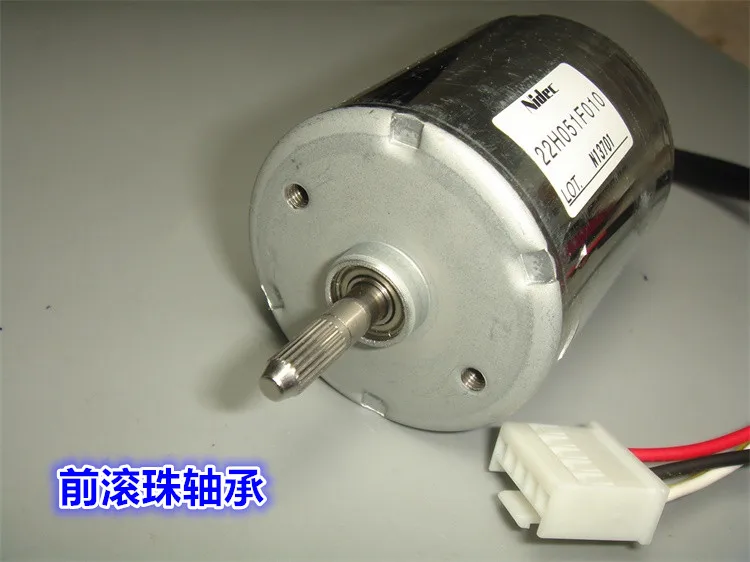

Двигатель встроен в привод, а высокомощная трубка SMD MOS также имеет теплопроводную силиконовую прокладку. Передние и задние двойные шариковые подшипники. Этот мотор имеет широкий диапазон напряжения, который может работать от 7,5 V-24 V, и он сгорел только после того, как на морозоустойчивость-40 V.

Вал двигателя движется в положительном направлении к себе. Двигатель поддерживает регулирование скорости ШИМ. Как правило, если красная линия соединена с положительной линией и черной линией, кисти не должны ошибаться. В противном случае встроенная схема привода требует регулируемого источника питания постоянного тока.
Если вы заинтересованы в корректировке обратного хода, вы можете увидеть детали измененной цепи, как показано на рисунке ниже. Модификация рискованная.
Фактический тест 7,5 в, 12 В, 24 В три типа напряжения для сравнения данных
7,5 В напряжение: ток без нагрузки 130 мА, скорость 1360 об/мин
Напряжение 12 В: ток без нагрузки 160 мА, скорость 2180 об/мин
Напряжение 24 В: ток без нагрузки 230ма, скорость 4800 об/мин
Двигатель с проволокой весом 153 грамм
