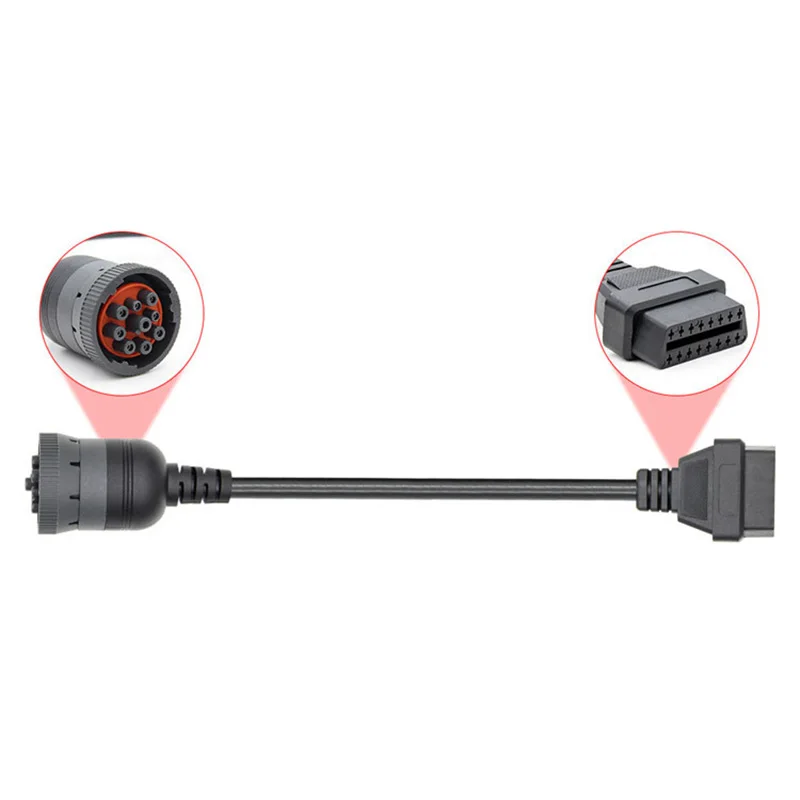

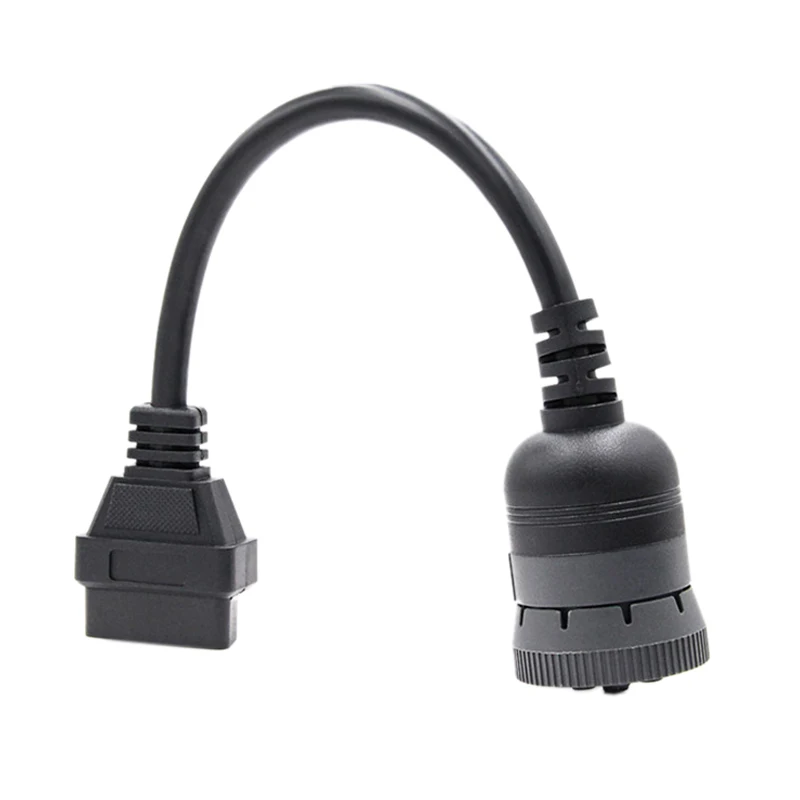

Грузовик кабель OBD1 к OBD2 Кабель-адаптер для J1939 9Pin женский OBD2 16Pin женский автомобиль

J1939-9Pin OBD OBD2 OBDII
Он интегрировал основные диагностические функции стандартных протоколов связи для тяжелых грузовиков J1939.
J1939-Рекомендуемая практика использования шины транспортного средства для связи и диагностики между компонентами транспортного средства.

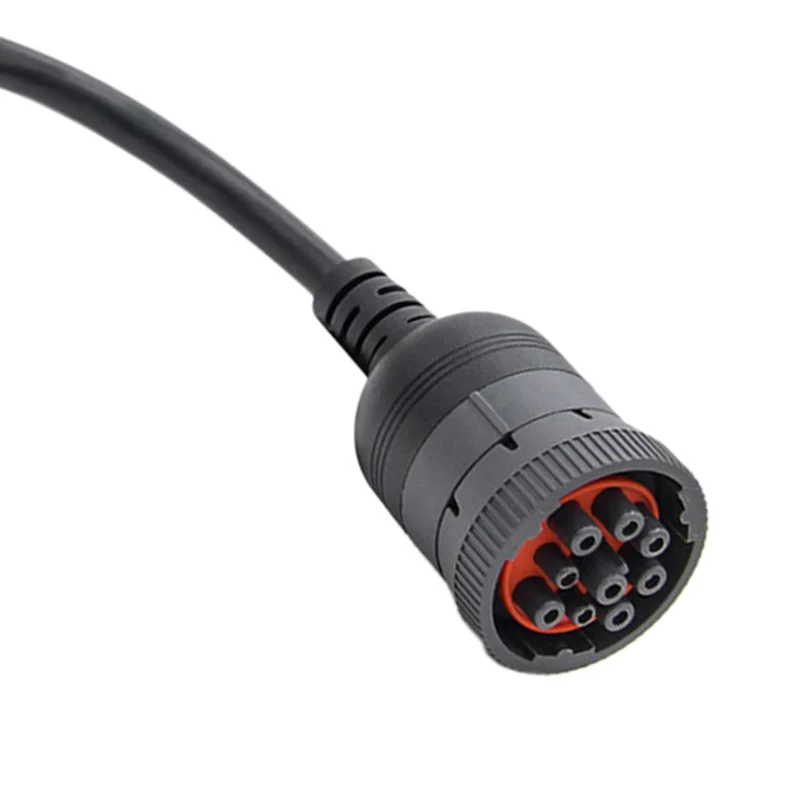

Deutsch 9 pin гнездовой разъем теперь можно найти в широком диапазоне работает на дизельном топливе, применения: транспортных средств (включения и выключения road), морские пропульсивные, производство электроэнергии, и промышленных туфли-лодочки pin-код
Подключение: OBD2 16-контактный разъем для J1939-9Pin
AWG: 26awg
Шпильки Разрешение:
Pin A: заземления
Pin B: мощность, 12 В или 24 В, которая зависит от ваших грузовиков/транспортных средств.
Pin C: CAN1/J1939 +
Pin D: CAN1/J1939-
Pin E: экран CAN1/J1939
Pin F: J1708/J1587 высокий
Pin G: J1708/J1587 низкий
Pin H: Nullz
Pin I: Null, который предназначен для порта J на розетке грузовиков/транспортных средств.
Применение:
J1939 CAN BUS диагностический блок (для грузовиков);
J1939 body builder CAN bus monitor (для грузовиков);
J1939 интерфейс промышленного двигателя дисплей;
Устройства управления ISOBUS;
Универсальный контроллер CAN bus;
CAN шлюз и симулятор автобуса;
Обратите внимание:
1) на розетке грузовиков/транспортных средств производители проектируют порт H и порт J для себя.
Поэтому мы устанавливаем pin H и Pin I Null, обычно они не пригодятся. Здесь Pin I для port J на грузовиках/автомобилях.
2) Pin B-это линия электропитания. Выход 12 В 24 В или другие, что зависит от выходной мощности вашего автомобиля.
Поэтому убедитесь, что ваши устройства поддерживают напряжение вашего автомобиля.
Например, если напряжение вашего автомобиля составляет 24 В, ваш gps-трекер или другие устройства должны также поддерживать 24 В.
Материал: Пластик
Размер: 295*40*30 мм
Цвет: черный
Посылка в комплект входит:
1 * Женский 16pin к J1939 9pin Tuck кабель
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
