7pin до 13Pin 12 вольт вилка и розетка кабель для тележки разъем Европейский автомобильный трейлер сигнальный дисплей

Описание

AZGIANT 7 поворотов 13 Pin 12 вольт вилка и розетка кабель для тележки разъем Европейский автомобильный трейлер сигнальный дисплей

Основная функция: Соединительный грузовик и блок питания, подходит для отображения сигнала прицепа

Применение: коммерческие транспортные средства/полуприцеп/трейлеры

Категория: 7 поворотов 13 разъемов

Форма: круглый

Процесс производства: литье под давлением

Особенности: Водонепроницаемый

Материал: медь

Материал изолятора: инженерный пластик

Количество ядер: 7 поворотов 13

Количество игл: 7 поворотов 13

Модель: 12N (для европейских автомобилей)

Номер товара: T22808

Вес изделия: 170 г

Размер упаковки: 15*10*8 см

Сертификаты продукта: CE, ROHS, PAHS

Медные иглы: Hpb58-2, Hpb59-1

Проводка справочной информации:

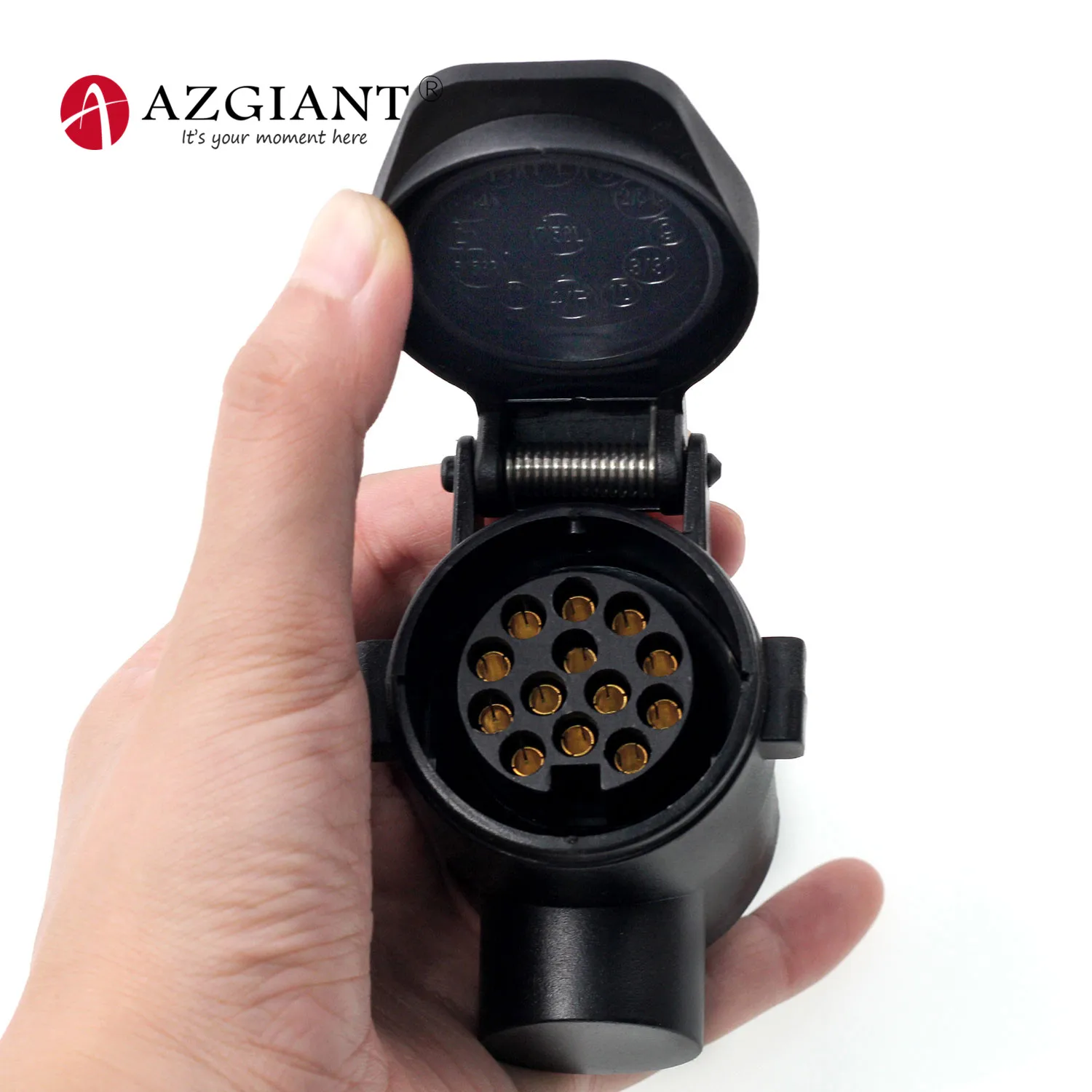

13Pin круглый разъем

Контактный 1-желтый провод (левый/ручной указатель направления левая Поворотная сигнальная приборная панель)

PIN 2-синий, покрытый вязальной проволокой (передняя Противотуманные огни противотуманных фар Дисплей)

Контактный 3-белый провод (дисплей сигнала поворота возврата земли)

Вытащить шпильку 4-зеленый, покрытый вязальной проволокой (вправо/H указатель поворота сигнала поворота приборная панель)

PIN 5-Коричневый провод (правый/H хвост и No. Пластина лампы правый задний свет и рамка свет дисплей)

PIN 6-красный провод (стоп-сигнала фонарь стоп-сигнала Дисплей)

Штырь 7-черный провод (левый/H хвост и нет. Пластина лампы левый задний свет и рамка свет дисплей)

PIN8-розовый провод (подсветка заднего хода)

PIN9-orange провод (12 v Постоянная мощность от батареи 12 v батареи)

PIN10-grey провод (12 В зажигание на (зарядка батареи или холодильник) Зарядка батареи или зарядка холодильника

PIN11-белый/черный провод (земля для терминала 10)

PIN12-white/синий провод (обычно не используется)

PIN13-белый/красный провод (земля для терминала 9)
